Modulatora IQ-ya Ultra Kompakt Kontrolkera Biasê Kontrolkera Biasê ya Otomatîk
Taybetî
• Ji bo modulatorên IQ sê alîgir peyda dike. Modulasyon serbixwe ji formata wê ye:
• QPSK, QAM, OFDM, SSB hatiye piştrastkirin
• Girêde û Bilîze:
Pêdivî bi kalibrkirina destî nîne Her tişt otomatîkî ye
• I, milên Q: kontrol li ser modên Peak û Null Rêjeya vemirandina bilind: 50dB herî zêde1
• P arm: kontrol li ser modên Q+ û Q- Rastbûn: ± 2◦
•Profîla nizm: 40mm(W) × 28mm(K) × 8mm(Bilind)
•Sîstema bilind: pêkanîna bi tevahî dîjîtal Bikaranîna hêsan:
• Xebata destî bi mini jumperê Xebatên OEM yên nerm bi rêya UART2
• Du mod ji bo dabînkirina voltaja alîgir: a. Kontrola Otomatîk a Alîgir b. Voltaja alîgir a ji hêla bikarhêner ve hatî destnîşankirin
Bikaranînî
•LiNbO3 û modûlatorên din ên IQ
• QPSK, QAM, OFDM, SSB û hwd.
• Veguhestina Hevgirtî
Birêvebirinî

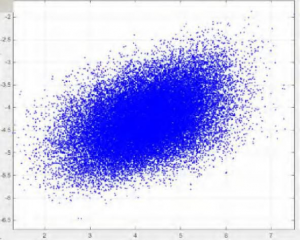

Wêne 1. Komstêr (bêyî kontrolker)
Wêne 2. QPSK Constellation (bi kontrolkerê re

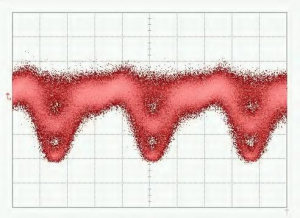

Wêne 3. Şêweya QPSK-Eye
Wêne 5. Nimûneya Komstêrka 16-QAM
Wêne 4. Spektrumê QPSK
Wêne 6. Spektrum 16-QAM
Taybetmendî
| Parametre | Min | Tîp | Max | Yekbûn |
| Performansa Kontrolê | ||||
| I, milên Q li ser têne kontrol kirinNull (Herî Kêm) anLûtke (Herî Zêde) cî | ||||
| Rêjeya nemanê | MER1 | 50 | dB | |
| P arm li ser tê kontrolkirinQ+(rast çargoşeyî) anQ-( çep çargoşeyî) cî | ||||
| Rastbûn li Quad | −2 | +2 | derece2 | |
| Dema îstîqrarê | 15 | 20 | 25 | s |
| Elektrîkî | ||||
| Voltaja hêza erênî | +14.5 | +15 | +15.5 | V |
| Herika hêza erênî | 20 | 30 | mA | |
| Voltaja hêzê ya neyînî | -15.5 | -15 | -14.5 | V |
| Herika hêza neyînî | 8 | 15 | mA | |
| Rêzeya voltaja derketinê | -14.5 | +14.5 | V | |
| Asta lerizînê | 1%Vπ | V | ||
| Berçav | ||||
| Hêza optîkî ya têketinê3 | -30 | -8 | dBm | |
| ڕێگای مێڵی ناوەندی مەنداڵی کردن | 1100 | 1650 | nm | |
1. MER behsa Rêjeya Tunebûna Modulatorê dike. Rêjeya tinebûnê ya ku tê bidestxistin bi gelemperî rêjeya tinebûna modulatorê ye ku di pelê daneyên modulatorê de hatî destnîşankirin.
2. Ji kerema xwe bala xwe bidinê ku hêza optîkî ya têketinê bi hêza optîkî ya li xala bias a bijartî re li hev nayê. Ew behsa hêza optîkî ya herî zêde dike ku modulator dikare bişîne kontrolker dema ku voltaja bias ji −Vπ heta +Vπ diguhere.
Navrûya Bikarhêner
Wêne 5. Komkirin
| Kom | Emelî | Daxûyanî |
| Vegerandin | Jumperê têxe û piştî 1 saniyeyê derxe | Kontrolkerê ji nû ve saz bike |
| Erk | Çavkaniya hêzê ji bo kontrolkera biasê | V- elektroda neyînî ya dabînkirina hêzê girêdide |
| V+ elektroda erênî ya dabînkirina hêzê bi hev ve girêdide | ||
| Porta navîn bi elektroda erdê ve girêdayî ye | ||
| Polar1 | PLRI: Jumperê têxe an derxe | bê jumper: Moda Null; bi jumper: Moda Lûtkeyê |
| PLRQ: Jumperê têxe an derxe | bê jumper: Moda Null; bi jumper: Moda Lûtkeyê | |
| PLRP: Jumperê têxe an derxe | bê jumper: moda Q+; bi jumper: moda Q- | |
| LED | Bi berdewamî li ser | Di bin rewşa stabîl de dixebitin |
| Vekirin-girtin an vemirandin-vekirin her 0.2 çirkeyan carekê | Pêvajokirina daneyan û lêgerîna xala kontrolê | |
| Vekirin-girtin an vemirandin-vekirin her 1 çirkeyê | Hêza optîkî ya têketinê pir qels e | |
| Her 3 çirkeyan carekê vemirandin an jî vemirandin | Hêza optîkî ya têketinê pir xurt e | |
| PD2 | Bi fotodîyodê ve girêbide | Porta PD Katoda fotodîyodê bi hev ve girêdide |
| Porta GND Anoda fotodîyodê bi hev ve girêdide | ||
| Voltajên Bias | In, Ip: Voltaja Bias ji bo I arm | Ip: Aliyê erênî; In: Aliyê neyînî an erdê |
| Qn, Qp: Voltaja meyldariyê ji bo baskê Q | Qp: Aliyê erênî; Qn: Aliyê neyînî an jî erdî | |
| Pn, Pp: Voltaja meyldariyê ji bo milê P | Pp: Aliyê erênî; Pn: Aliyê neyînî an jî erdî | |
| UART | Kontrolker bi rêya UART-ê bixebitîne | 3.3: Voltaja referansê ya 3.3V |
| GND: Erd | ||
| RX: Wergirtina kontrolker | ||
| TX: Veguhestina kontrolker |
1 Polar bi sînyala RF ya sîstemê ve girêdayî ye. Dema ku di sîstemê de sînyala RF tune be, divê polar erênî be. Dema ku amplîtuda sînyala RF ji astek diyarkirî mezintir be, polar dê ji erênî biguhere neyînî. Di vê demê de, xala Null û xala Peak dê bi hev re biguherin. Xala Q+ û xala Q- jî dê bi hev re biguherin. Guhêrbara polar dihêle ku bikarhêner polar biguherîne.
rasterast bêyî guhertina xalên xebitandinê.
2Tenê yek bijarte divê were hilbijartin di navbera karanîna fotodîyoda kontrolker an karanîna fotodîyoda modulator de. Ji ber du sedeman tê pêşniyar kirin ku fotodîyoda kontrolker ji bo ceribandinên Laboratîfê were bikar anîn. Ya yekem, fotodîyoda kontrolker xwedî taybetmendiyên misogerkirî ye. Ya duyemîn, verastkirina şîdeta ronahiya têketinê hêsantir e. Ger fotodîyoda navxweyî ya modulator bikar bînin, ji kerema xwe piştrast bikin ku herika derketinê ya fotodîyodê bi tevahî bi hêza têketinê re rêjeyî ye.
